Đặc trưng:
● Hiệu suất bịt kín đã được cải thiện nhờ mặt ngồi được thiết kế đặc biệt.
● Thân van và các gân gia cố dày hơn, không có thiết kế rỗng, thiết kế tối ưu hóa để tập trung ứng suất, tăng cường độ bền của van trong điều kiện khắc nghiệt
● Đĩa thiết kế hình cầu mang lại độ bền vượt trội và giá trị Cv được cải thiện.
● Hộp số trục vít bằng gang tùy chọn (mặc định), nhựa hoặc hợp kim nhôm.

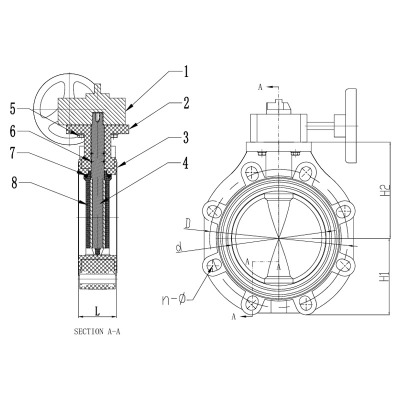

Bộ phậN & Vật liệu
| KHÔNG. | Các bộ phận | Nguyên vật liệu |
| 1 | Hộp số | Gang, hợp kim nhôm, nhựa |
| 2 | Thân hình | FRPP,PPH,UPVC,CPVC,PVDF |
| 3 | Ghế | EPDM,FPM |
| 4 | Thân cây | Thép, thép không gỉ |
| 5 | Đĩa | FRPP,PPH,UPVC,CPVC,PVDF |
| 6 | Vòng chữ O | EPDM,FPM |
| 7 | Bu lông & đai ốc | Seel & hạt nhựa, thép không gỉ |
| 8 | Vòng chữ O | EPDM,FPM |
Bảng kích thước (mm)
| DN | d | D | D1 | L | n | Áp suất làm việc (Mpa) | ||||
| GB/DIN | JIS | ANSI | GB/DIN | JIS | ANSI | |||||
| 125 | 131 | 210 | 210 | 216 | 255 | 62 | 8 | 8 | 8 | 0.6 # |
| 150 | 153 | 240 | 240 | 241 | 285 | 67 | 8 | 8 | 8 | 0.6 # |
| 200 | 205 | 295 | 290 | 298 | 340 | 85 | 8 | 12* | 8 | 0.6 # |
| 250 | 259 | 350 | 355 | 362 | 410 | 105 | 12 | 12 | 12 | 0.6 |
| 300 | 307 | 400 | 400 | 432 | 480 | 120 | 12 | 16* | 12 | 0.6 |
| 350 | 358 | 460 | 445 | 476 | 530 | 130 | 16 | 16 | 12* | 0.4 |
| 400 | 389 | 515 | 510 | 540 | 605 | 140 | 16 | 16 | 16 | 0.4 |
| 450 | 446 | 565 | 565 | 578 | 630 | 152 | 20 | 20 | 16* | 0.4 |
| 500 | 494 | 620 | 620 | 635 | 705 | 155 | 20 | 20 | 20 | 0.3 |
| 600 | 590 | 725 | 730 | 749 | 820 | 175 | 20 | 24* | 20 | 0.3 |
#Các thông số kỹ thuật được đánh dấu bằng số có thể được tùy chỉnh cho van bướm có áp suất làm việc 1.0Mpa
