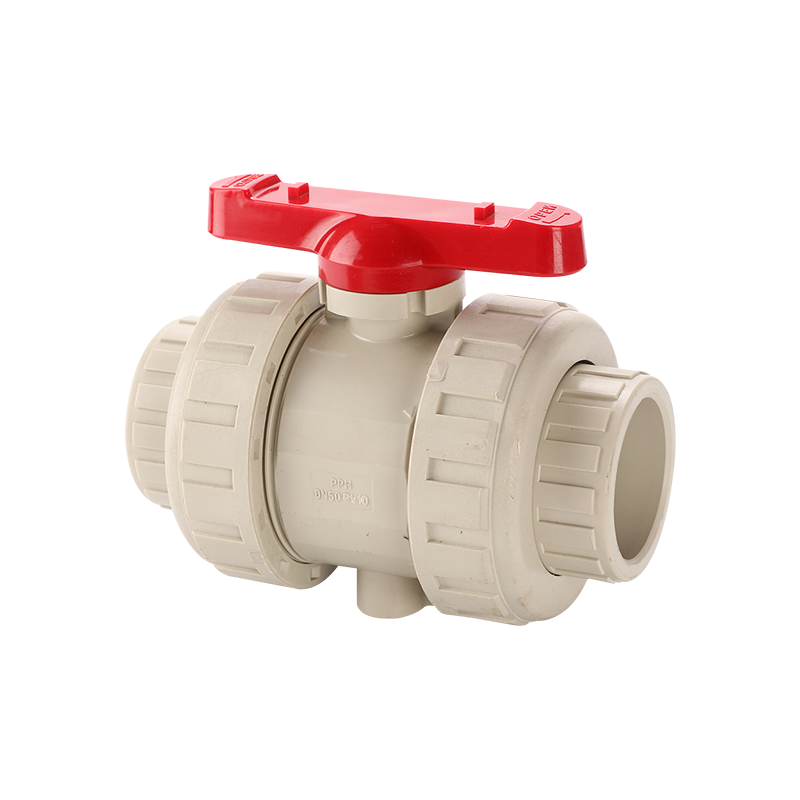

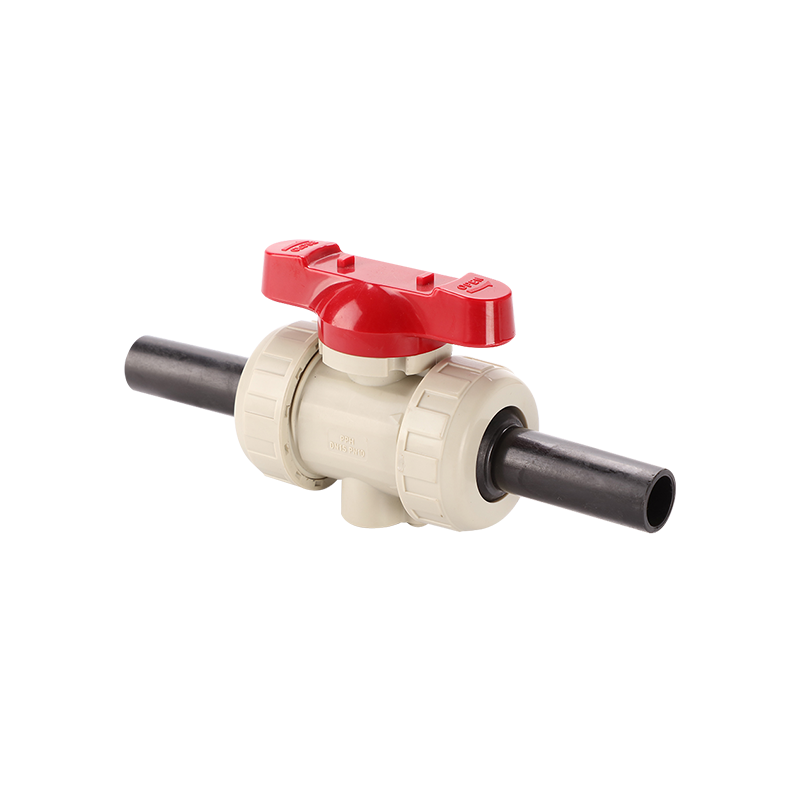

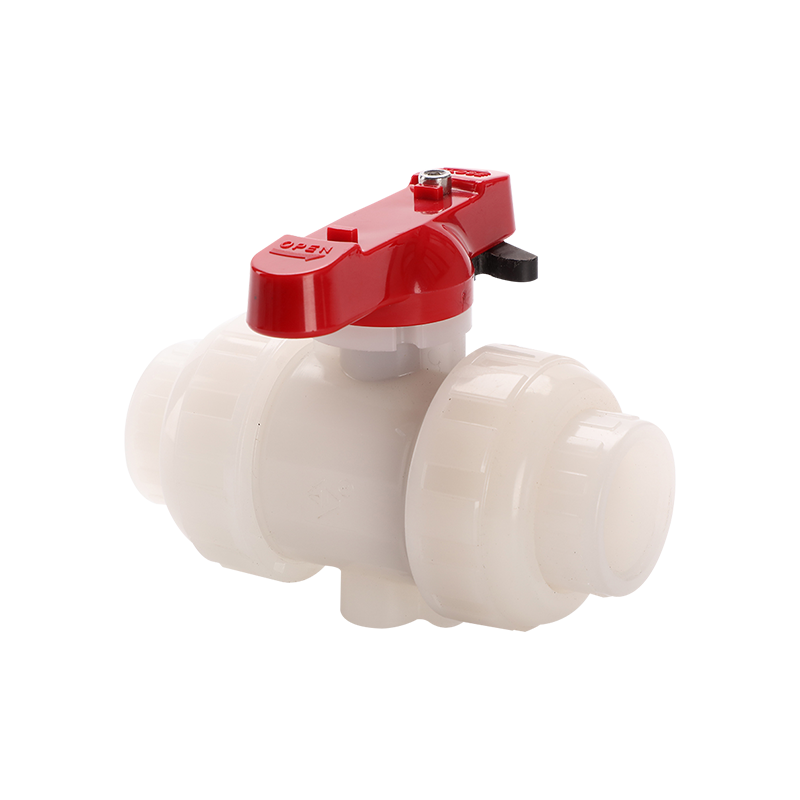

Đặc trưng:
● Thiết kế dòng chảy đầy đủ, PN10, Thích hợp cho vật liệu PPG và PPH.
● Cấu trúc nhỏ gọn, lắp đặt nhẹ, hiệu suất chi phí cao.
● Hãy đóng van trước khi lắp đặt.
● Sử dụng miếng đệm cao su thay vì phích cắm bên trong, có thể điều chỉnh mô-men xoắn và độ kín của van bằng cách điều chỉnh đai ốc bên ngoài.
● Các trường hợp hiện tại cho thấy do các yếu tố như lỗi lắp đặt đường ống của nhà máy nên dễ khiến đai ốc liên kết bị quá tải và rò rỉ, thậm chí bị hỏng. Vì vậy không nên sử dụng van có kết cấu kết nối liên hoàn trên DN50.

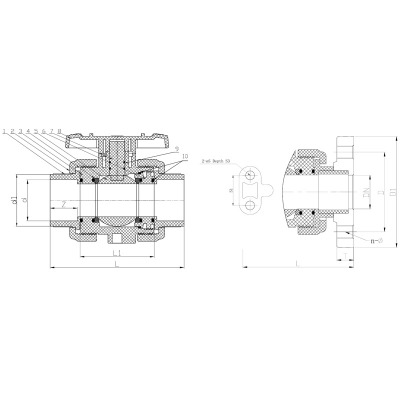

Bộ phận & Vật liệu
| KHÔNG. | Các bộ phận | Nguyên vật liệu |
| 1 | Thân cây | FRPP, PPH |
| 2 | Xử lý | ABS |
| 3 | hạt liên kết | FRPP, PPH |
| 4 | khớp | FRPP, PPH |
| 5 | Thân hình | FRPP,PPH |
| 6 | Quả bóng | FRPP,PPH |
| 7 | Con dấu bóng | PTFE |
| 8 | Phích cắm bên trong | FRPP/PPH EPDM |
| 9 | Vòng chữ O | EPDM |
| 10 | Vòng chữ O | EPDM |
| 11 | Vòng chữ O | EPDM |
| 12 | Vòng chữ O | EPDM |
Bảng kích thước (mm)
| DN | L1 | d | L | P | Áp suất làm việc (Mpa) | |||||
| Đầu ổ cắm | Kết thúc chủ đề | |||||||||
| HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | FRPP/PPH | ||||
| 15 | 61 | 20 | 22 | 21.3 | Rcl/2 | PT1/2 | NPT1/2 | 105 | 16 | 1.0 |
| 20 | 73 | 25 | 26 | 26.7 | RC3/4 | PT3/4 | NPT3/4 | 125 | 20 | 1.0 |
| 25 | 80 | 32 | 32 | 33.4 | Rcl | PT1 | NPT1 | 138 | 23 | 1.0 |
| 32 | 89 | 40 | 38 | 42.2 | Rc1-1/4 | PT1-1/4 | NPT1-1/4 | 150 | 28 | 1.0 |
| 40 | 101 | 50 | 48 | 48.3 | Rc1-1/2 | PT-1/2 | NPT-1/2 | 172 | 32 | 1.0 |
| 50 | 107 | 63 | 60 | 60.3 | Rc2 | PT2 | NPT2 | 208 | 38 | 1.0 |
| 65 | 139 | 75 | 76 | 73 | Rc2-1/2 | PT2-1/2 | NPT2-1/2 | 235 | 42 | 0.6 |
| 80 | 155 | 90 | 89 | 88.9 | RC3 | PT3 | NPT3 | 268 | 45 | 0.6 |
| 100 | 168 | 110 | 114 | 114.3 | Rc4 | PT4 | NPT4 | 302 | 60 | 0.6 |
