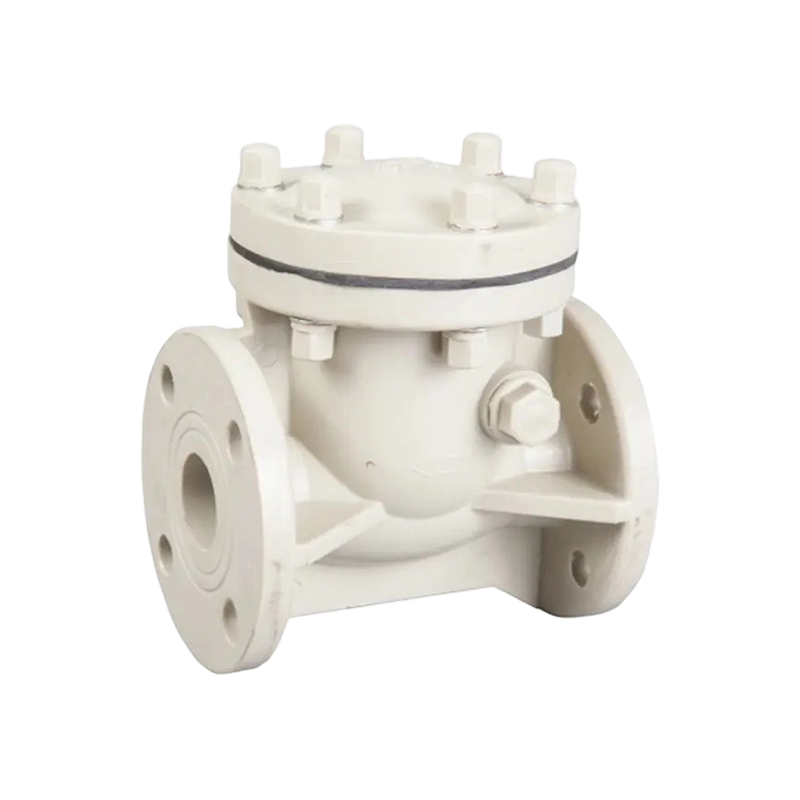

Đặc trưng:
● Là loại tay đòn nên van có ít lực cản dòng chảy.
● Để bảo trì VAN KIỂM TRA SWING, chỉ cần tháo nắp ca-pô mà không cần lấy thân ra khỏi đường ống.
● Cường độ cao, độ rung thấp.

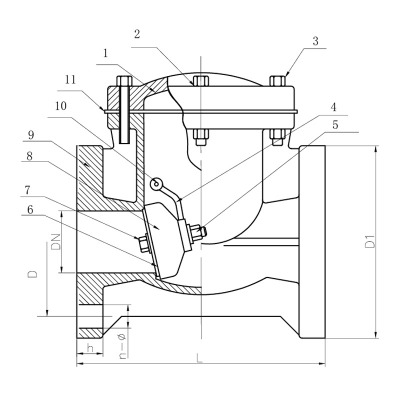

Bộ phậN & Vật liệu
| KHÔNG. | Các bộ phận | Nguyên vật liệu |
| 1 | Ca bô | FRPP,PPH,UPVC,CPVC,PVDF |
| 2 | Bảng | Thép, thép không gỉ |
| 3 | Bu lông & đai ốc | Thép, thép không gỉ |
| 4 | Tay xoay | FRPP,PPH,UPVC,CPVC,PVDF |
| 5 | Hạt | FRPP,PPH,UPVC,CPVC,PVDF |
| 6 | Niêm phong đĩa | EPDM,FPM,PTFE |
| 7 | Người giữ đĩa | FRPP,PPH,UPVC,CPVC,PVDF |
| 8 | Đĩa | FRPP,PPH,UPVC,CPVC,PVDF |
| 9 | Thân hình | FRPP,PPH,UPVC,CPVC,PVDF |
| 10 | chuyển hướng | FRPP,PPH,UPVC,CPVC,PVDF |
| 11 | Đệm nắp ca-pô | EPDM,FPM,PTFE |
Bảng kích thước (mm)
| DN | Đ(mm) | D1 | L | h | n | φ(mm) | Áp suất làm việc (Mpa) | Áp suất ngược tối thiểu (Mpa) | ||||||
| DIN | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | ||||||
| 25 | 85 | 90 | 79 | 125 | 160 | 16 | 4 | 4 | 4 | 14 | 15 | 16 | 1.0 | 0.05 |
| 32 | 100 | 100 | 89 | 145 | 180 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 0.06 |
| 40 | 110 | 105 | 98 | 145 | 180 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 1.0 | 0.06 |
| 50 | 125 | 120 | 121 | 160 | 200 | 18 | 4 | 4 | 4 | 18 | 19 | 19 | 1.0 | 0.06 |
| 65 | 145 | 140 | 140 | 180 | 240 | 22 | 4 | 4 | 4 | 18 | 19 | 19 | 1.0 | 0.08 |
| 80 | 160 | 150 | 152 | 195 | 260 | 22 | 8 | 8 | 4* | 18 | 19 | 19 | 0.6 | 0.08 |
| 100 | 180 | 175 | 190 | 215 | 300 | 22 | 8 | 8 | 8 | 18 | 19 | 19 | 0.6 | 0.08 |
| 125 | 210 | 210 | 216 | 250 | 350 | 28 | 8 | 8 | 8 | 18 | 19 | 22 | 0.6 | 0.1 |
| 150 | 240 | 240 | 241 | 280 | 405 | 30 | 8 | 8 | 8 | 22 | 23 | 22 | 0.6 | 0.1 |
| 200 | 295 | 290 | 298 | 330 | 500 | 34 | 8 | 12* | 8 | 22 | 23 | 22 | 0.3 | 0.1 |
| 250 | 350 | 355 | 362 | 395 | 600 | 37 | 12 | 12 | 12 | 22 | 25 | 26 | 0.3 | 0.1 |
| 300 | 400 | 400 | 432 | 450 | 600 | 38 | 12 | 16* | 12 | 22 | 25 | 26 | 0.3 | 0.1 |
