Đặc trưng:
● Kết hợp những ưu điểm của van bi thực sự, phù hợp với nhiều loại thiết bị truyền động.
● Định vị bốn lỗ, kết nối bu-lông-đai ốc, độ bền và độ ổn định tốt hơn đáng kể so với định vị hai lỗ hoặc định vị vít tự taro.
● Có thể dễ dàng chuyển đổi từ số sàn sang số tự động mà không cần thay thế thân máy.
● Bệ kết nối được làm bằng vật liệu PPG, ốc vít và đai ốc bằng thép không gỉ, và ống bọc kết nối bằng nylon (ống bọc kết nối bằng thép không gỉ là tùy chọn), nhẹ, dễ lắp đặt và có khả năng chống ăn mòn mạnh.
Bảng tham khảo mô-men xoắn van bi
| Kích cỡ | Mô-men xoắn an toàn |
| 15 | 10 |
| 20 | 10 |
| 25 | 10 |
| 32 | 12 |
| 40 | 15 |
| 50 | 20 |
| 65 | 40 |
| 80 | 45 |
| 100 | 65 |
Lưu ý: Hệ số an toàn1.2-2

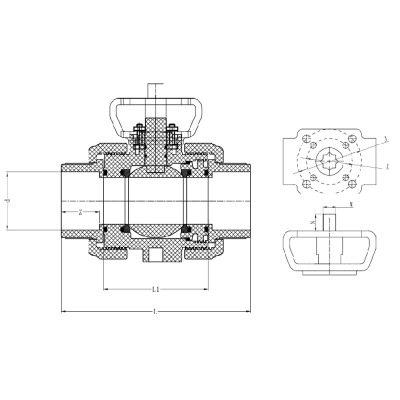

Bảng kích thước (mm)
| DN | d | P | L | L1 | Áp suất làm việc (Mpa) | J | M | N | ||||||||
| Đầu ổ cắm | Kết thúc chủ đề | |||||||||||||||
| FRPP/PPH | UPVC/CPVC | PVDF | ||||||||||||||
| HG/DIN JIS | ANSI | HG/DIN | JIS | ANSI | ||||||||||||
| 15 | 20 | 22 | 21.3 | RC1/2 | PT1/2 | NPT1/2 | 18 | 108 | 62 | 1.0 | 1.6 | 1.6 | 36 | 50 | 11 | 14 |
| 20 | 25 | 26 | 26.7 | RC3/4 | PT3/4 | NPT3/4 | 22 | 125 | 69 | 1.0 | 1.6 | 1.6 | 36 | 50 | 11 | 14 |
| 25 | 32 | 32 | 33.4 | Rcl | PT1 | NPT1 | 27 | 138 | 76 | 1.0 | 1.6 | 1.6 | 36 | 50 | 11 | 14 |
| 32 | 40 | 38 | 42.2 | Rc1-1/4 | PT1-1/4 | NPT1-1/4 | 30 | 160 | 85 | 1.0 | 1.6 | 1.6 | 50 | 70 | 14/11* | 14 |
| 40 | 50 | 48 | 48.3 | Rcl-1/2 | PT1-1/2 | NPT1-1/2 | 35 | 177 | 92 | 1.0 | 1.6 | 1.6 | 50 | 70 | 14 | 17 |
| 50 | 63 | 60 | 60.3 | Rc2 | PT2 | NPT2 | 40 | 206 | 113 | 1.0 | 1.6 | 1.6 | 50 | 70 | 14 | 17 |
| 65 | 75 | 76 | 73 | Rc2-1/2 | PT2-1/2 | NPT2-1/2 | 51 | 265 | 135 | 1.0 | 1.0 | 1.0 | 70 | 102 | 17 | 21 |
| 80 | 90 | 89 | 88.9 | RC3 | PT3 | NPT3 | 52 | 295 | 154 | 1.0 | 1.0 | 1.0 | 70 | 102 | 22/17 | 21 |
| 100 | 110 | 114 | 114.3 | Rc4 | PT4 | NPT4 | 60 | 330 | 175 | 1.0 | 1.0 | 1.0 | 70 | 102 | 17/22 | 24 |
